Уроки Windows Forms C++/C#

Закрашивание нарисованной фигуры в PictureBox MVS C++

Что бы фигура стала закрашенной, нужно создать "заливку" типа "Brush", указав цвет заливки. Создадим проект, в котором с помощью "comboBox" будем выбирать цвет заливки нарисованного прямоугольника. Для этого на форму нужно перетащить три элемента: "label", "textBox" и "PictureBox" . В этом уроке вы можете увидеть – как задать список "comboBox" в коде программы с помощью массива, а так же создание переменной "Графика" типа "Graphics" Вид формы программы:

В коде вы встретите строку: "Графика->Clear(SystemColors::Control);" – она будет очищать, то есть закрашивать "PictureBox" в цвет "Control".

Код программы:

C++

---

#pragma endregion
private: System::Void Form1_Load(System::Object^ sender, System::EventArgs^ e) {
this->Text = "Закрашивание фигур";
label1->Text = "Выберите фигуру";
comboBox1->Text = "Фигуры";
array^ Фигуры = gcnew array{"Прямоугольник","Эллипс","Окружность"};
comboBox1->Items->AddRange(Фигуры);
}

private: System::Void comboBox1_SelectedIndexChanged(System::Object^ sender, System::EventArgs^ e) {
Graphics ^ Графика = pictureBox1->CreateGraphics();
Brush ^ Заливка = gcnew SolidBrush(Color::Orange);
Графика->Clear(SystemColors::Control);
switch (comboBox1->SelectedIndex)
{
case 0:
Графика->FillRectangle(Заливка, 60, 60, 120, 180); break;
case 1:
Графика->FillEllipse(Заливка, 60, 60, 120, 180); break;
case 2:
Графика->FillEllipse(Заливка, 60, 60, 120, 120); break;
}
}

};
}

---

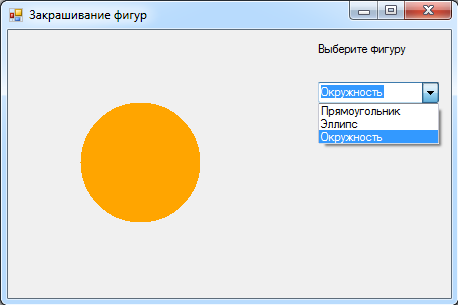

Результат:
